نمایشگر سطح شارژ باترى روپنلی 12V

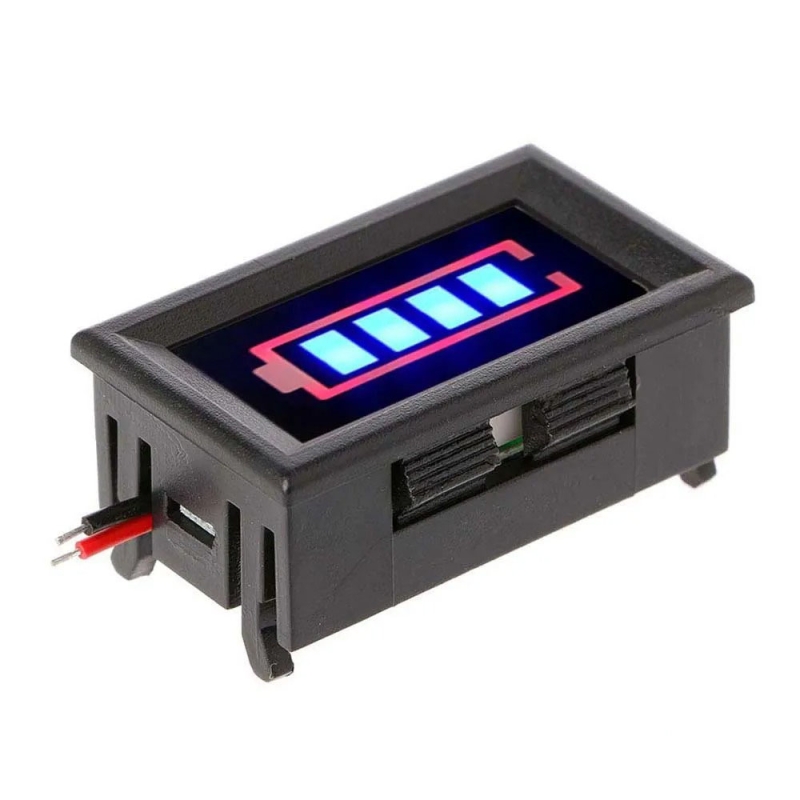

ماژول‌ نمایشگر سطح شارژ باتری 12 ولت برای نمایش سطح شارژ باتری‌های 12 ولت استفاده شده و شامل یک صفحه نمایش LED سگمنتی طرح باتری و یک مدار کنترل بوده که سطح شارژ باتری را نشان می‌دهد. این ماژول بر اساس سطح ولتاژ و میزان شارژ باتری سطح شارژ باتری را نمایش می‌دهد. جهت سنجش میزان شارژ باتری 12V کاربرد دارد. ماژول نمایشگر باتری با قاب دارای سگمنت با طرح باتری است و از این رو نمایش سطح شارژ را به صورت گرافیکی می‌توان دید.

مشخصات

ولتاژ: 12 ولت باتری های خشک
محدوده ولتاژ از 11.5 ولت روشن شدن اولین دیجیت
آخرین محدوده ولتاژ 15 ولت روشن شدن آخرین دیجیت
تحمل ولتاژ مجاز: ± 1 ولت
مقدار الکتریکی 4 مرحله ای: 25٪، 50٪، 75٪، 100٪ شارژ باتری
جریان کاری : 5 الی 15 میلی آمپر
رنگ نمایش: آبی

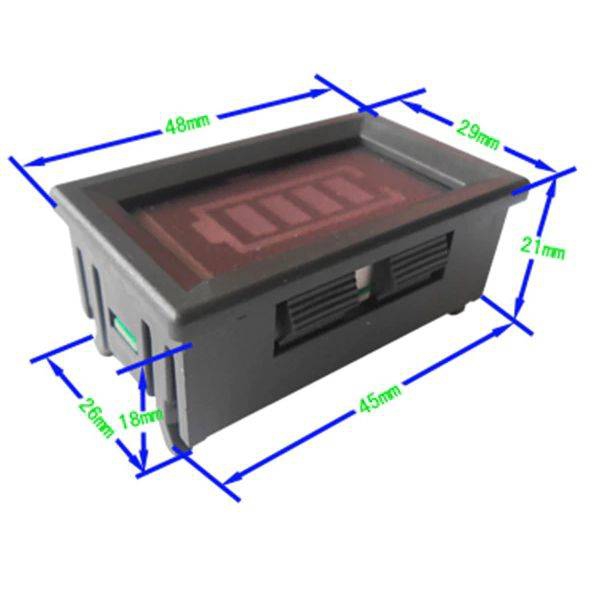

ابعاد : 48 * 29 * 21 میلی متر
روش سیم کشی: قرمز مثبت، سیاه و سفید منفی
